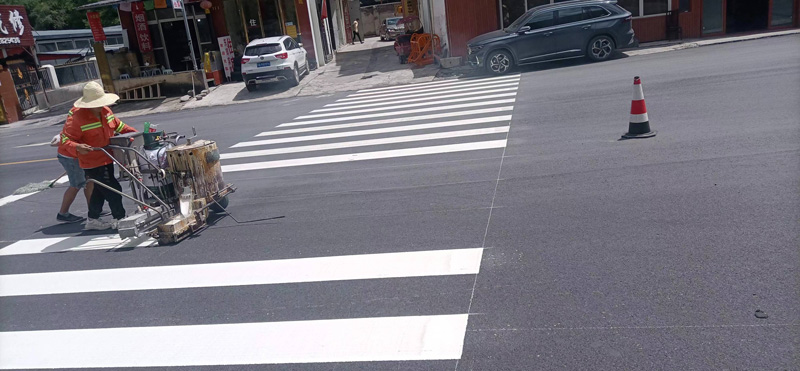

道路交通标线之人行横道线施工有哪些注意事项？

常见的彩色防滑路面粘接剂有哪些优缺点？

近些年，随着人们对道路安全要求越来越高，彩色防滑路面这种具有防滑安全、降低噪音、性能持久、颜色鲜艳的路面材料，深得广大用户的喜爱，那么日常施工中，常见的彩色防滑路面施工中的粘接剂有哪些优缺点？由于彩色防滑路面粘接剂种类众多，下面，美恩标线小编先带大家了解两款彩色防滑路面粘接剂“丙烯酸”和“聚氨酯”的一些优缺点：一、彩色防滑路面施工丙烯酸粘接剂：彩色防滑路面施工丙烯酸粘接剂成份中的丙烯酸“C3H4O2”，是最简单的不饱和羚酸，属于有机化合物，状态是无色的清亮液体，带有刺激性气味。彩色防滑路面丙烯酸粘接剂运用于彩色防滑路面，具有较佳的耐候性以及快速干燥能，价格相对来说比较低廉，缺点:附着力较差，施工后性能相较于其他粘接剂性能较差，且刺激性气味大，防滑性能不太好。

道路交通标线之热熔标线施工出现针孔问题怎么办？

在道路交通标线施工中，热熔标线施工出现针孔问题怎么办，是什么原因导致出现针孔问题，又应该如何解决呢，下面，美恩标线小编详细给大家解析一下：一、以下原因可能导致热熔标线出现针孔问题：1、路面不洁净：路面不洁净，热熔标线涂料施工过程中可能会被灰尘或杂质污染，导致标线表面出现针孔问题。2、路面潮湿：在路面潮湿的情况下，热熔标线涂料可能无法充分附着在路面上，从而形成针孔问题。3、热熔标线涂料质量问题：热熔标线涂料质量也是导致针孔问题的原因之一，在热熔标线施工过程中出现杂质或气泡等问题，从而形成针孔。4、施工操作不当：热熔标线施工操作不当也可能导致针孔问题的产生。例如，如果施工人员在施工过程中没有掌握好涂料的加热温度和施工厚度等参数，可能会导致涂料的流动性不足或者附着力不强，从而形成针孔。5、交通压力：在热熔标线施工完成后，如果交通压力过大或者车辆行驶速度过快，可能会导致涂料的表面受到磨损或破坏，从而形成针孔。

热熔道路交通标线起皮掉落是什么原因？

热熔道路交通标线，如果使用材料或施工不规范，在使用过程中容易出现一些问题，比如起皮掉落,出现这种情况需要怎么处理呢?美恩标线小编就来简单分析热熔道路交通标线起皮掉落的问题及处理方法。 1.路面断裂处的起皮现象。可选用粘结力和柔韧性更强的标线涂料。 2.路面清扫不干净、不彻底，或未用下涂剂。应严格按施工程序施工，确保道路交通标线质量。 3.底涂剂涂后长时间不画线（或在风沙天气施工），易粘上灰尘，会引起标线起皮脱落；底涂剂干燥后应立即施划道路交通标线。 4.路面潮湿或路面上有水时施工，一定要采取防水防潮措施或等路面干燥后再施工。在特殊情况下必须赶工，可以采用人工方法对路面进行干燥处理； 5.环境温度低于5℃，施工质量不稳定，容易引起起皮脱落，熔融温度太低，会严重影响标线与路面的粘结力；如没有底涂剂处理，环境温度宜在10℃以上施工为好。道路交通标线涂料涂敷到路面瞬间温度不宜低于180℃；初冬季节施工应考虑在上午10点至下午3点期间进行，环境温度不宜太低。 6. 道路标线涂料熔化不充分，搅拌不均。施工时涂料应充分熔解，充分搅匀和熟化后方能涂敷； 7.水泥路面底涂剂选择不当，新水泥路面由于表面碱性大和脆性层存在，易起皮脱落。施工时应进行认真清扫，采用渗透型较强的底涂剂处理，提高附着强度。 道路交通标线施工时一定要注意以上的七种情况，这样就不会起皮剥落了。
